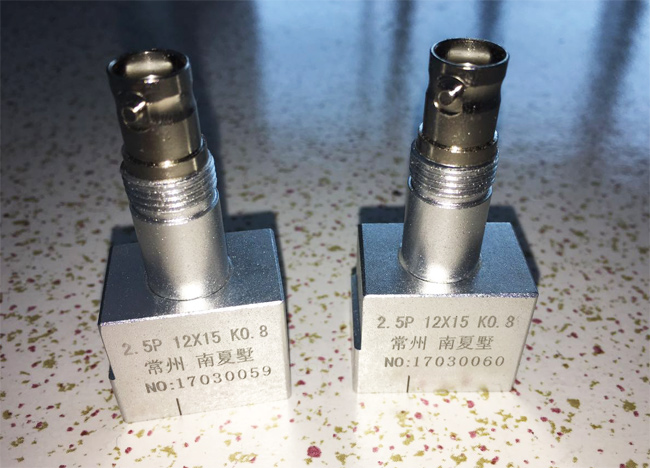

焊缝扫查架探头





焊缝探头使用说明书(焊缝探头——扫查架探头2.5P/4P)

一、概述
超声波探伤仪探头是超声波探伤仪的配件,主要原件是超声换能器,它能将任何其他形式能量转换成超音频振动形式能量,且具有可逆性。
超声波探伤仪探头由压电片、楔块、阻尼块、接头等部分组成,有的有匹配线圈用以与压电片形成共振,以获得最大输出功率。

二、主要指标
1、物理性能
应无双峰和波形抖动现象,探头前沿长度应能满足探伤扫差范围的需要。
2、回波频率
回波频率2.5MHz或4MHz
3、回波频率误差
回波频率误差≤10%
4、分辨力
分辨力:≥20dB。
5、横波探头始波宽度
横波探头始波宽度≤25mm(CSK-Ⅰ A R100圆弧面增益40dB)。
6、相对灵敏度
纵波直探头:≥55dB
7、折射角误差
35°~45°探头的折射角误差:0°~3°;
70°探头的折射角误差:-3°~0°。

三、基本结构
扫查架探头结构示意图:

四、适配仪器
该探头可配套CTS-22、CTS-23、CTS-9002、CTS-9003、CTS-9003H、CT-1000、CT-1000H、HT-9D、HT-10等型号的焊缝(或尖轨)超声波探伤仪使用。
