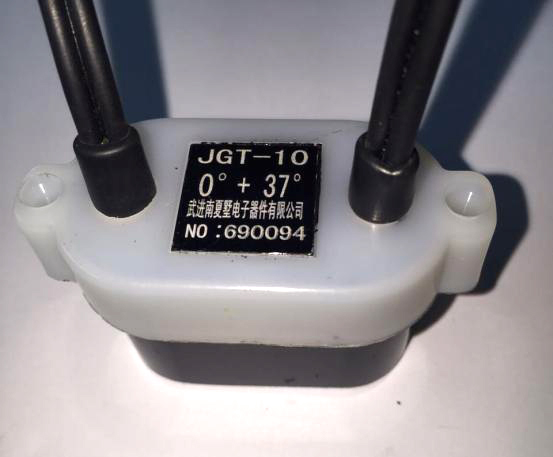

0°+37°探头

钢轨探头使用说明书（钢轨探头——组合探头）

一、概述
超声波探伤仪探头是超声波探伤仪的配件，主要原件是超声换能器，它能将任何其他形式能量转换成超音频振动形式能量，且具有可逆性。
超声波探伤仪探头由压电片、楔块、阻尼块、接头等部分组成，有的有匹配线圈用以与压电片形成共振，以获得最大输出功率。

二、主要指标
1、物理性能
对于平面探头，探头耦合表面的平面度公差不应大于0.05mm。
2、回波频率
横波探头：2MHz～2.5MHz；
纵波探头：3.5MHz～5MHz或2MHz～2.5MHz。
3、回波频率相对误差
回波频率相对误差不应大于15%。
4、折射角误差
18°～45°探头的折射角误差：0°～3°；
70°探头的折射角误差：-3°～0°。
5、声轴偏斜角
声轴偏斜角θ≤2°。
6、组合探头相对偏差
组合探头相对偏差应小于或等于2mm。
7、保护膜衰减值
保护膜衰减值应小于或等于8dB。
8、分辨力
0°探头分辨力：≥18dB；斜探头分辨力：≥14dB。
9、灵敏度余量
0°探头：≥40dB；18°探头：≥40dB； 37°探头：≥40dB；
70°探头：≥40dB。
10、声束宽度N
0°探头：≥25mm； 37°探头：N≥15mm；70°探头：N≥60mm。
11、楔内回波频率ΔS
0°探头：ΔS≤-26dB；18°探头：ΔS≤-26dB；
37°探头：ΔS≤-30dB；70°探头：ΔS≤-32dB。

三、基本结构

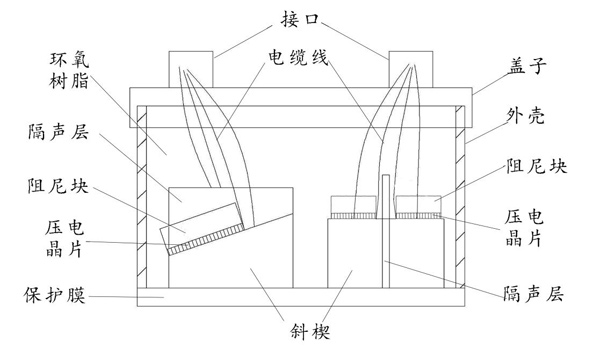

探头结构示意图：


四、适配仪器
该探头可配套钢轨超声波探伤仪GCT-8C、GCT-11、JGT-10、GT-2、GT-2+等型号的钢轨超声波探伤仪使用。
